Изготовление бетономешалки своими руками

Изготовление бетономешалки своими руками
Оглавление: [скрыть]
  • Бетономешалка из бочки: преимущества
  • Подготовка и инструменты
  • Как сделать бетономешалку - ключевые этапы работы
  • Несколько советов, как не попасть под замес

Бетономешалка из бочки: преимущества

Бетономешалка, собранная своими руками, помогает сэкономить время и облегчить тяжелую работу. Самодельная бетономешалка предназначена для смешивания цемента и песка с водой для получения бетона, без которого нельзя обойтись при любых строительных работах, особенно при постройке дома, бетонного крыльца, обустройстве дорожек и т.д.

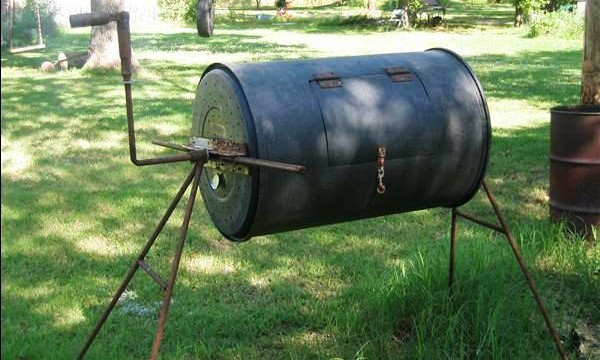

Бетономешалка из бочки

Для изготовления бетономешалки рекомендуется использовать 200-литровую бочку.

Конечно, можно сделать бетон вручную, вооружившись корытом с лопатой. Но зачем прикладывать столько усилий, когда для этого можно использовать специальное оборудование. Приобретать бетономешалку, если вы не планируете брать строительные подряды, не имеет смысла. Гораздо экономичнее изготовить ее самостоятельно.

Изготовить бетономешалку своими руками можно из старой 200-литровой бочки.

Устройство бетономешалки

Схема устройства бетономешалки.

Приспособление, которое у вас в результате получится, простое и надежное в обращении. Все, что от вас потребуется, — это засыпать в определенных пропорциях компоненты в барабан и добавить воды.

Большим преимуществом в собственном изготовлении бетономешалки будет значительная экономия денег на приобретении заводской модели. Недостатком здесь будет лишь отсутствие опыта в изготовлении подобных механизмов, особенно если образование у вас не техническое. Но если вы упорны и любите мастерить, то обязательно справитесь. Тем более, что все необходимые детали найдутся в хозяйстве. Поищите в гараже или сарае.

Для самостоятельного изготовления бетономешалки вам потребуется: емкость (старая бочка), в которой будет происходить замешивание раствора, ось вращения, электродвигатель (если вы не хотите вращать барабан руками) и рама для основания, на которую все это нужно крепить.

Вернуться к оглавлению

Подготовка и инструменты

Инструменты необходимые для работы

Инструменты необходимые для работы: молоток, болты, уголок, болгарка, лопатки, дрель электрическая, рулетка, ножовка по металлу.

Прежде чем приступать к работе над бетономешалкой, необходимо сделать набросок или чертеж будущего проекта и подготовить место для работы, к которому должно быть подведено электричество, потому что в работе вам понадобятся электроинструменты.

Материалы и инструменты:

  • 200-литровая бочка;
  • ось вращения;
  • электродвигатель;
  • рама для основания;
  • сварочный аппарат;
  • дрель электрическая;
  • ножовка по металлу;
  • набор отверток;
  • болгарка;
  • уголок;
  • лопатки;
  • рулетка;
  • разводные гаечные ключи;
  • кернер;
  • болты.

Желательно, чтобы дно бочки было несъемным. В противном случае в процессе замешивания раствора оно может просто отвалиться. Раму можно изготовить из металлического уголка. Он удобнее, чем трубы, при соединении болтами. В качестве двигателя, приводящего в движение агрегат, можно приспособить мотор от дрели-миксера или использовать бензиновый мотор. Главное, чтобы он был мощностью не менее 1,3 кВт. И не забудьте установить лопатки внутри бочки для более эффективного перемешивания ингредиентов. Важно: у верхней крышки бочки должно быть надежное крепление, иначе есть риск закидать бетоном весь участок.

Кроме того, еще на стадии разработки и подготовки определитесь, какой вы хотите видеть будущую бетономешалку — стационарной или передвижной на колесах. Тогда вам не придется в спешке исправлять чертежи и вносить коррективы в почти готовую конструкцию. Если все приготовлено, можно приступать к изготовлению бетономешалки своими руками.

Вернуться к оглавлению

Как сделать бетономешалку — ключевые этапы работы

Бетономешалка своими руками

Схема бетономешалки своими руками: 1 – бочка; 2 – лопасти; 3 – ручка для опрокидывания бункера; 4 – рама; 5 – электродвигатель; 6 – червячный редуктор; 7 – петля подвески платформы электродвигателя; 8 – ограничитель.

Бетономешалку из бочки изготавливают следующим образом.

Сборка каркаса будущего агрегата. Он должен быть прочным, поскольку ему придется выдерживать огромные нагрузки. В качестве основания хорошо подойдет стальной уголок 130 мм. Если вы не владеете навыками работы со сварочным аппаратом, то нужно подготовить болты для сборки рамы. Лучший вариант — болты диаметром 27 мм. Наклон бочки к основанию должен быть под углом 35°. Если не нашлось подходящего двигателя, то привод можно сделать ручным. Конечно, придется прикладывать определенные усилия, но все равно это лучше, чем лопатой мешать бетон в корыте.

Прежде чем ставить бочку на редуктор, к ее днищу надо прикрепить зубчатый венец (стальной диск с зубьями), желательно от двигателя «Волги». Как показала практика, он лучше всего подходит для этой цели: изготовлен из каленого металла и на внешней стороне имеет зубья.

Проще всего прикрепить венец сваркой. Но если бетономешалка собирается без применения сварочного аппарата, венец к днищу бочки нужно крепить болтами. Для этого переверните бочку вверх дном и приложите венец к днищу. Керном (стержнем с заточенным концом) сделайте на днище бочки отметки: в отверстие венца вставьте керн острым концом и ударьте по тупому молотком. После этого уберите венец и с помощью дрели строго по отметкам, сделанным керном, просверлите отверстия. Затем венец положите обратно на днище бочки так, чтобы отверстия совпали. Вставьте болты и гаечными ключами закрутите на них гайки.

Поставьте редуктор на раму. Проделайте все тоже самое, что и с венцом. Керном разметьте место под отверстия на раме, просверлите отверстия, прикрутите болтами редуктор к раме, а на него установите саму бочку, не забыв предварительно установить в ней лопатки, чтобы качественно замешивать бетон. Сделать их нетрудно. Можно просто при помощи болтов внутри бочки по длине закрепить 3 уголка на расстоянии, равном друг от друга. Малый шкив редуктора замените подходящей шестерней. Она и будет приводить тяжелую емкость с бетоном в движение. Можно взять малую шестерню от бендикса стартера той же «Волги».

Самая важная часть бетоносмесителя — двигатель. Его нужно прочно прикрепить к кронштейну на раме.

Для опрокидывания бочки с бетоном нужен штурвал, а не просто ручка. Для его изготовления можно взять обрезок трубы (втулку) и в нее радиально закрутить стержни. После этого надеть на дополнительный редуктор и зафиксировать. Но если такая конструкция вызовет сложности, то можно просто готовый раствор из емкости брать лопатой. Только перед этим не забудьте ее выключить и дождитесь, когда она полностью остановится.

Вернуться к оглавлению

Несколько советов, как не попасть под замес

Крепление бочки на стойках

Схема крепления бочки на стойках: 1 – вал мешалки; 2 – подшипник подвески; 3- подшипник вала бетономешалки; 4 – корпус подшипников; 5 – подвеска.

Собрав и используя бетономешалку, необходимо помнить об элементарных правилах безопасности.

  • ни в коем случае нельзя лезть внутрь вращающейся бочки;
  • если вы собрали бетономешалку с электроприводом, нужно следить за исправным состоянием сетевого шнура;
  • не подпускайте маленьких детей даже к выключенному агрегату;
  • если вы изготовили передвижную конструкцию, прежде чем начать ей пользоваться, ставьте под колеса упор;
  • при перемешивании бетона возникают сильные вибрации. Необходимо следить за состоянием винтовых соединений и своевременно их подтягивать;
  • по возможности работайте всегда в перчатках или в рабочих рукавицах. Цементный раствор может вызвать аллергическую реакцию на коже рук;
  • никогда не оставляйте включенную технику без присмотра.

Не забывайте, что вы несете ответственность за свое здоровье и безопасность окружающих людей!

Собрать бетономешалку своими руками совсем нетрудно. Главное в этом деле — наличие всех необходимых материалов, инструментов и желание.

http://youtu.be/1WpOUbdUyxU

В результате вы получите недорогой и практичный инструмент. Бетономешалка из бочки может быть вам полезной не один раз.
