Изготовление автоматических систем проветривания теплицы

Изготовление автоматических систем проветривания теплицы
Оглавление: [скрыть]
  • Автоматическая система на основе банок
  • Пневматическая система для автопроветривания
  • Изготовление элементов системы
  • Сборка деталей пневматической системы

Любой огородник знает, что получение урожая овощей и фруктов возможно лишь в том случае, когда растениям созданы максимально благоприятные условия для роста и плодоношения. Если овощные культуры посажены в теплице, там тоже необходимо поддерживать комфортный микроклимат. Большое значение для растений имеют такие факторы, как влажность и температура воздуха. Не секрет, что в умеренных широтах ночи не всегда бывают теплыми, а значит, и теплицу необходимо закрывать каждый вечер и открывать утром, чтобы уменьшить количество влаги, образовавшейся за ночь.

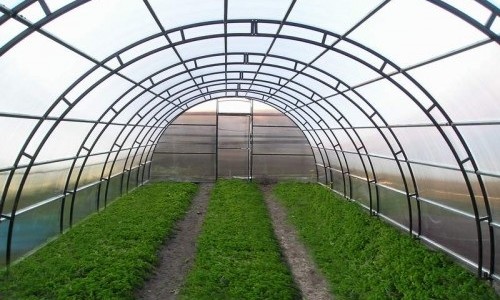

Теплица изнутри

Каждый огородник знает, что для того, чтобы вырастить хороший урожай, в теплице необходимо поддерживать определенную температуру и влажность. Днем саженцы могут сгореть от чрезмерной жары, а ночью замерзнуть.

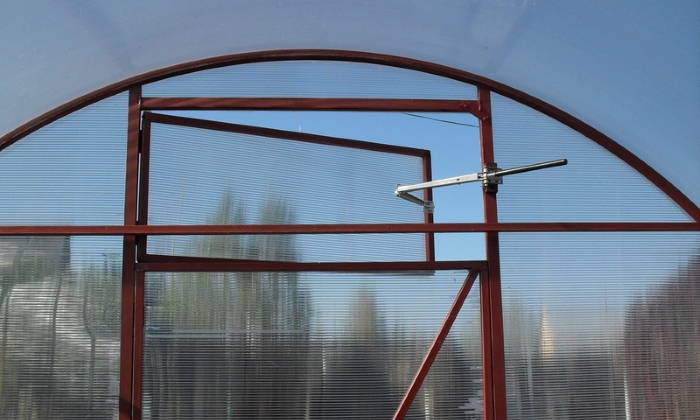

Это условие не выглядит невыполнимым, когда на дачном участке постоянно проживают. Но что делать, когда хозяева посещают дачу лишь в выходные дни? Лучшее решение вопроса — оснащение парника специальным механизмом, который будет автоматически осуществлять проветривание тогда, когда это будет нужно. Обычно роль таких механизмов исполняют цилиндры, наполненные машинным маслом. Когда температура воздуха повышается, масло расширяется и давит на поршень, поднимающий форточку парника. Это достаточно удобное устройство, но изготовить его самостоятельно под силу лишь квалифицированному специалисту.

Можно своими руками изготовить другое самодельное устройство. В основе такого механизма лежит закон физики: объем газа, умноженный на температуру и поделенный на давление, является постоянной величиной. Воспользовавшись этим правилом, можно соорудить несколько вариантов автоматических систем, которые будут надежно работать в теплице.

Автоматическая система на основе банок

Если форточка в парнике открывается по горизонтальной центральной оси, можно построить простой механизм, основанный на использовании обычных стеклянных банок.

Для того, чтобы соорудить автоматическую систему проветривания теплицы, необходимы стеклянные банки емкостью 800 мл и 3 л.

Для того чтобы соорудить автоматическую систему проветривания теплицы, необходимы стеклянные банки емкостью 800 мл и 3 л.

Для работы потребуются следующие инструменты и материалы:

  • стеклянные банки емкостью 800 мл и 3 л;
  • жестяная крышка для закатки банок;
  • полиэтиленовая крышка для банок;
  • трубка из латуни или меди длиной 30 см и диаметром 0,5 см;
  • трубка от капельницы;
  • гвозди 10 см;
  • деревянный брус, размер которого равен длине рамы форточки;
  • шпагат или проволока;
  • паяльник или герметик;
  • закаточный ключ;
  • дрель со сверлом 5 мм;
  • плоскогубцы;
  • молоток.

Весь монтаж устройства для проветривания теплицы можно условно разделить на 3 этапа. Первый этап включает в себя следующие действия:

  1. Наливают в большую банку 800 мл воды, затем закатывают банку жестяной крышкой.
  2. Просверливают в крышке отверстие и вставляют в него металлическую трубку. При этом от конца трубки до дна банки должно остаться не менее 2-3 мм. Герметизируют отверстие герметиком или запаивают его.
Схема автоматической системы на основе банок: 1- брус-противовес; 2 – фрамуга; 3- центральная ось фрамуги; 4 – крепление малой емкости к фрамуге.

Схема автоматической системы на основе банок: 1- брус-противовес; 2 – фрамуга; 3- центральная ось фрамуги; 4 – крепление малой емкости к фрамуге.

Второй этап:

  1. В маленькую банку наливают 200 мл воды, надевают полиэтиленовую крышку.
  2. В крышке проделывают отверстие, опускают трубку от капельницы таким образом, чтобы до дна оставалось около 2-3 мм, и герметизируют отверстие. Второй конец полиэтиленовой трубки одевают на металлическую трубку, закрепленную в жестяной крышке.

Третий этап:

  1. При помощи молотка и гвоздей на нижнюю фрамугу форточки закрепляется подготовленный деревянный брус.
  2. К верхней фрамуге подвешивают маленькую банку. Для этого в основу вбивается гвоздь, к нему шпагатом или проволокой прикрепляется банка.
  3. Большую банку подвешивают к верхней раме парника или ставят на полку, оборудованную под потолком. Желательно, чтобы обе банки находились на одном уровне.

В результате данных действий получается самодельный механизм, работающий по принципу пневмогидравлического сифона. При повышении температуры воздух в большой банке нагревается и вытесняет воду в банку меньшего размера. Вес маленькой банки будет увеличиваться, за счет чего форточка будет открываться. Закрываться форточка в теплице будет при помощи противовеса: при снижении температуры вода будет возвращаться в большую банку, которая, в свою очередь, будет давить на противовес. По мере необходимости нужно будет доливать воду в большую банку.

Вернуться к оглавлению

Пневматическая система для автопроветривания

Еще один вариант изготовления устройства для проветривания парника, как и первый вариант, основан на повышении и понижении температуры окружающей среды. Главный принцип его действия заключен в физическом законе, когда при нагревании воздух расширяется.

Для изготовления устройства для проветривания теплицы потребуются:

Схема самодельного термоцилиндра.

Схема самодельного термоцилиндра.

  • металлическая канистра, которая будет служить в качества сосуда для скапливания воздуха;
  • самодельный термоцилиндр (чтобы устройство имело гладкие стенки и дно, его можно изготовить из остатков поликарбоната);
  • пенопласт;
  • надувной шарик;
  • металлический шток;
  • резиновый шланг для соединения деталей;
  • шнур или леска;
  • шпулька от швейной машины;
  • полоса из металла;
  • цианакриловый клей и герметик;
  • гвозди;
  • вазелин;
  • черная краска;
  • скотч (двусторонний и обычный);
  • дрель;
  • щетка;
  • канцелярский нож.
Вернуться к оглавлению

Изготовление элементов системы

Прежде чем собрать автоматическую систему для проветривания, необходимо соорудить каждый элемент по отдельности. Данная система состоит из 4 деталей — ресивера, пневматического поршня, коромысла и рабочего цилиндра. Работу следует начинать со сборки сосуда для воздуха (ресивера).

Для того чтобы канистра лучше поглощала солнечное тепло, ее необходимо окрасить черной краской. Затем дрелью в крышке канистры просверливается отверстие, туда погружается соединительный резиновый шланг и надежно закрепляется герметиком. После этого изготавливается самодельный механизм — термоцилиндр. Он сворачивается из поликарбоната, концы которого закрепляются цианакриловым клеем. Дно цилиндра также вырезается из поликарбоната и приклеивается к основной детали. В центре дна просверливается отверстие, куда вставляется второй конец резинового шланга. Затем отверстие герметизируется.

Схема системы автоматического проветривания теплицы.

Схема системы автоматического проветривания теплицы.

Так же, как дно, изготавливается и верхняя крышка термоцилиндра. В ней необходимо проделать отверстие, куда будет вставляться металлический шток. Направляющую для штока можно изготовить из пластиковой трубки подходящего диаметра. Направляющая фиксируется клеем. Затем сооружается поршень. Делать это необходимо следующим образом:

  1. На трубку, расположенную внутри цилиндра, приклеивается полоса двустороннего скотча.
  2. На нее крепится воздушный шарик.
  3. Место соединения заматывается скотчем.

Затем из пенопласта следует вырезать круг, который будет плотно прилегать к стенкам термоцилиндра, но при этом свободно передвигаться вверх-вниз. Торцы круга оклеиваются скотчем, а стенки с целью уменьшения трения промазываются вазелином. Подготовленный круг из пенопласта скрепляется со штоком.

Роль коромысла в данной конструкции отведена металлической пластинке, по краям которой следует сделать 2 отверстия разных диаметров. При помощи большого отверстия пластина будет крепиться на ось, к меньшему крепится передаточная тетива. В качестве оси можно использовать обыкновенный гвоздь.

Вернуться к оглавлению

Сборка деталей пневматической системы

После изготовления всех необходимых деталей необходимо собрать механизм проветривания:

  1. Сосуд для сборки воздуха закрепляется под потолком теплицы.
  2. Термоцилиндр крепится непосредственно около форточки.
  3. Шпулька от швейной машины, используемая в качестве шкива, прикрепляется к стенке или специально подготовленному колу.
  4. К форточке от коромысла через шкив проводится передаточная тетива.

Повышение температуры воздуха в теплице будет вызывать и соответствующее нагревание воздуха в ресивере. Он будет расширяться, попадать в цилиндр и надувать шарик. Шарик, в свою очередь, будет поднимать шток и поршень. Под воздействием штока на коромысло тетива будет натягиваться, что приведет к раскрыванию форточки. Для того чтобы в нужное время форточка опять закрылась, потребуется возвратная пружина, которую можно изготовить из медицинского жгута требуемой жесткости.

http://youtu.be/gU-e11rHKK4

Обе системы, которые, как и другие самоделки для дачи, можно изготовить собственными руками, имеют не только плюсы, но и минусы. Так, они не очень быстро реагируют на изменение температуры. Должно пройти достаточно времени, чтобы форточка открылась или закрылась, а теплица проветрилась. Но при необходимости даже такие устройства будут надежным подспорьем в деле создания благоприятного климата для растений и получения хорошего урожая.
